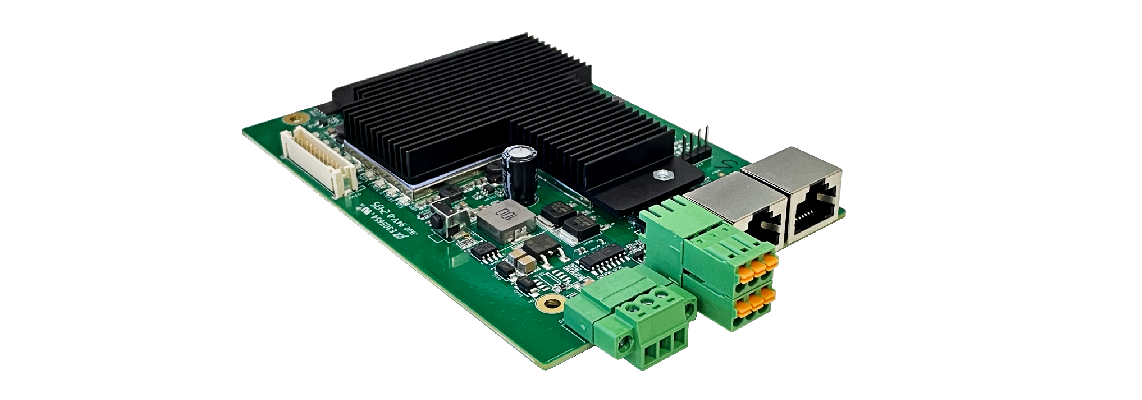

KyAir810BA-2GE-L6 WIFI6本安型無線接入板卡是基于IEEE 802.11ax技術的無線接入設備，具備雙頻無線接入功能，支持2個千兆電口，按照本安電路設計：支持單路12-24V 直流本安電源接入，整機滿載功耗小于14W。單板尺寸125mm×88.6mm×20mm（長×寬×高）。
KyAir810BA-2GE-L6同時工作在2.4GHz和5.8GHz頻段，支持客戶端、網橋、AP多種工作模式。支持IEEE802.11a、IEEE802.11b、IEEE802.11g、IEEE802.11n、IEEE802.11ac和IEEE802.11ax等無線協議標準，最高接入速率高達2975Mbps。
基于IEEE 802.11ax 協議的Wi-Fi 6本安無線板卡,最大無線接入速率2975Mbps
支持2.4G:802.11b/g/n /ax: 2.4GHz-2.483GHz (中國)；802.11 ax/ac/n/a;5.8G:5.150GHz-5.350GHz；5.725GHz-5.850GHz (中國)
支持2個千兆電口接入
支持空間4條流：2×2 MIMO，2.4G&5.8G混頻輸出
支持12-24VDC單路本安電源輸入，整機滿配功耗不超過12W(12V DC輸入)，最大發生功率27dBm(可調)

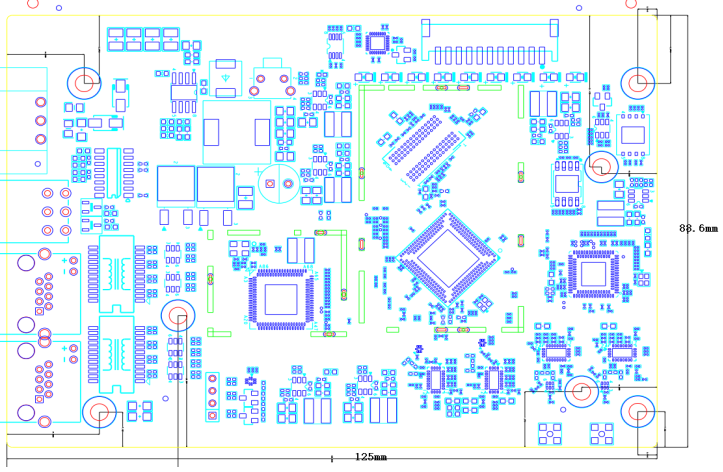

板卡尺寸 125×88.6×20mm（長×寬×高）
高可靠性，支持-40ºC～+70ºC工作溫度
支持胖AP、瘦AP、Client等多種模式，可通過Web配置進行切換
| 硬件規格 | |
| 尺寸 | 單板尺寸125mm×88.6mm×20mm（長×寬×高） |
| 接口 | 以太網口：2個1000M電口 天線口：2個SMA接頭，2.4GHz與5GHz合路 |
| 工作頻段 | 2.4G：802.11b/g/n /ax: 2.4GHz-2.483GHz (中國) 5G：802.11 ax/ac/n/a: 5.150GHz-5.350GHz，5.725GHz-5.850GHz (中國) |
| 調制技術 | OFDM：BPSK@6/9Mbps、QPSK@12/18Mbps、16-QAM@24Mbps、64-QAM@48/54Mbps DSSS： DBPSK@1Mbps、DQPSK@2Mbps、CCK@5.5/11Mbps MIMO-OFDM(11n)：MCS 0-15 MIMO-OFDM(11ac)： MCS 0-9 MIMO-OFDM(11ax)： MCS 0-11 |
| 調制方式 | 11b：DSS:CCK@5.5/11Mbps,DQPSK@2Mbps,DBPSK@1Mbps 11a/g：OFDM:64QAM@48/54Mbps,16QAM@24Mbps,QPSK@12/18Mbps,BPSK@6/9Mbps 11n：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM 11ac/ac wave2：MIMO-OFDM:BPSK,QPSK,16QAM,64QAM,256QAM 11ax：MIMO-OFDM: BPSK,QPSK,16QAM,64QAM,256QAM,1024QAM |
| 最大發射功率 | 27dBm |
| 發射頻率可調粒度 | 1dBm |
| 工作溫度/存貯溫度 | -40oC～70oC /-40oC～70oC |
| 工作濕度/存貯濕度 | 0%~95%(非冷凝) |
| 受電方式 | 12~24V直流，鳳凰端子電源輸入接口 |
| 整機功耗 | ≤14W |
| MTBF | >250000H |
| 性能參數 | |
| 信道捆綁 | 支持40MHz(2.4GHz)、160MHz(5GHz) |
| 最大支持虛AP個數 | 單射頻16個虛AP |
| 最大接入用戶數 | 1024(實際用戶數因應用環境等因素存在差異) |
| 最高連接速率 | 2.4GHz支持575Mbps 5GHz支持2400Mbps |
| WLAN屬性 | 支持MU-MIMO、OFDMA、TWT 支持最大相似性解調(MLD)、最大合并比接收(MRC)、空時分組碼(STBC)、低密度奇偶校驗編碼(LDPC) 2.4GHz支持575Mbps(PHY)，5GHz支持2400Mbps(PHY) 支持RTS/CTS、CTS-to-self、隱藏SSID、終端老化、心跳檢測 |
| 工作模式 | AP模式：橋模式（二層）、路由模式（三層） Client模式：支持Client模式、支持MAC地址克隆功能 支持WDS模式 支持路由模式 |
| 射頻管理 | 負載均衡：支持基于用戶數、用戶流量的負載均衡 支持5G優先、自動信道選擇、自動功率調節、智能速率選擇算法、時間公平調度 |
| 漫游 | 漫游切換：支持802.11k, 802.11v, 802.11r，支持二層漫游、三層漫游 Turbo漫游：工作在client或WDS模式時，支持Turbo方式與上行設備同時建立主、備鏈路，實現數據通道快速切換 |
| 安全 | 加密方式：支持64/128位WEP、動態WEP、TKIP、CCMP、WAP3加密 認證方式：配合AC,支持WPA、WPA-PSK、WPA2- Enterprise、WPA2-PSK、WPA3、MAC地址認證、Web認證、PPPoE認證等多種認證方式 支持無線用戶二層隔離 支持wIDS |
| AAA | 支持Radius Client、認證服務器多域配置、備份認證服務器 |
| 二、三層功能 | IP地址設置：靜態IP、DHCP動態獲得地址 支持IPv6、ACL 路由模式下支持DHCP server、NAT |
| 服務質量 | 支持WMM(802.11e)、優先級映射、QoS策略映射 帶寬管理：支持基于SSID、基于用戶的帶寬限速 支持Call Admission Control （CAC） |
| 管理維護 | 網絡管理：支持SNMP V1/V2c/V3、Trap、Telnet、FTP/TFTP、WEB |
產品選型
| 產品型號 | 產品說明 | 接口 | 電源功率 |
| KyAir810BA-2GE-L6 | WiFi6本安無線板卡，2.4G&5.8GHz雙頻接入，支持胖AP、瘦AP、Client等多種模式 | 2個千兆電口 | 單路電源輸入,12-24VDC輸入，整機功率14W@12VDC輸入 |
