SICOM3000A系列是二層卡軌式管理型工業以太網交換機，支持4個100/1000M SFP接口+8個千兆電口，或4個100/1000M SFP接口+16個千兆電口，12/24/48/110/220V電壓輸入。SICOM3000A支持DT-Ring協議族(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP，VLAN，組播，QoS，SSH等豐富的二層軟件特性，并支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件。SICOM3000A具有IP40防護的金屬外殼，抗強振動的卡軌座，極端環境溫度適應能力及良好的EMC電磁兼容性能，使該系列產品具備在惡劣工業環境下穩定可靠工作的能力。產品可廣泛應用于工廠自動化，交通，石油石化，風電，配網等工業領域。
支持4個100Base-X, 1000Base-X SFP接口，8個千兆電口或16個千兆電口
支持冗余協議：DT-Ring(自愈時間<50ms)，DRP/DHP（自愈時間<20ms），STP/RSTP/MSTP
支持安全技術：HTTPS/SSL，SSH，TACACS+，IEEE802.1X，RADIUS，用戶分級，端口隔離
支持CLI、Telnet、Web多種管理方式以及基于SNMPv1/v2c/v3的網管軟件
支持DDM
IP40防護等級
| 軟件功能 | |
| 交換功能 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口風暴抑制 |
| 冗余技術 | 支持DT-Ring, DT-Ring+, DT-VLAN協議族，自愈時間<50ms 支持DRP/DHP,自愈時間<20ms 支持STP/RSTP/MSTP |
| 組播技術 | 支持IGMP Snooping 支持GMRP 支持靜態組播 |
| 安全技術 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用戶分級 支持端口隔離 支持IP Source Guard |
| 服務質量管理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR隊列調度 支持ACL |
| 工業協議 | 支持EtherNet/IP 支持Modbus/TCP |
| 管理與維護 | 支持Console, Telnet, WEB管理方式 支持SNMPv1/v2c/v3，可通過Kyvision集中管理 支持FTP/TFTP/HTTP方式軟件升級 支持FTP/TFTP/HTTP方式配置文件上傳下載 支持電源告警, IP/MAC沖突告警, 內存/CPU利用率告警, 端口告警, 環告警, 端口流量告警, CRC及丟包率告警, SFP接口接收光功率告警和發送光功率告警, 溫度告警 支持DDM (SFP接口) 支持環路檢測 支持RMON 支持端口鏡像 支持Syslog 支持LLDP 支持Link-check 支持IPv4/IPv6 |
| IP管理 | 支持DHCP server/snooping/client, DHCP Option 82 支持ARP |
| 時鐘管理 | 支持SNTP Client 支持NTP Client 支持時區和夏令時配置 |
| 路由 | 支持靜態路由 |
| 產品規格 | |
| 技術參數 | 標準 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (鏈路聚合) IEEE 802.3x (流控) IEEE 802.1p (優先級) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) |
| 交換屬性 | 優先級隊列 8 VLAN數 4094 VLAN ID 1～4093 組播組數 511 MAC表 8K 包緩沖區 4.1Mbit 包轉發率 17.9Mpps (4GX8GE) 29.8Mpps (4GX16GE) 交換延遲 <5μs 超長幀長度 10000 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 3芯5.08mm間距插入式端子(HV), 7芯5.08mm間距插入式端子(LV), 250VAC/220VDC Max, 2A Max |
| 指示燈 | 前面板指示燈 運行指示燈:Run 告警指示燈:Alarm 電源指示燈:PWR1,PWR2 環指示燈:Ring(HV) 接口指示燈:Link/ACT, Speed(電口); Link/ACT, Speed (光口) |
| 按鈕 | Reset:支持重啟和恢復默認配置 |
| 電源 | 輸入電壓 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC)(HV) 12-48VDC(LV) 接入端子 3芯7.62mm間距插入式端子(HV) 7芯5.08mm間距插入式端子(LV) 功率 <13W (4GX8GE) <19.5W (4GX16GE) 過載保護 支持 反接保護 支持 冗余保護 支持(LV) |
| 機械結構 | 外殼 金屬材質 散熱方式 自然冷卻,無風扇 防護等級 IP40 尺寸 88mm×135mm×137mm (4GX8GE-HV) (W×H×D) 102mm×135mm×137mm (4GX16GE-HV) (W×H×D) 53.6mm×134mm×106mm (4GX8GE-LV) (W×H×D) 87.1mm×134mm×106mm (4GX16GE-LV) (W×H×D) 重量 1.5Kg (4GX8GE-HV) 1.9Kg (4GX16GE-HV) 0.65Kg (4GX8GE-LV) 1.0Kg (4GX16GE-LV) 安裝方式 DIN卡軌式或壁掛式 |
| 環境 | 工作溫度 -40℃～+75℃ 儲存溫度 -40℃～+85℃ 相對濕度 5～95%無凝露 |
| 質保 | MTBF 1317486h (4GX8GE) 1097144h (4GX16GE) 保修期 5年 |
| 認證 | CE, FCC EMC: EN 55032/35, EN 61000-6-4, EN 61000-6-2 Rail Traffic: EN 50121-4 IEC 62368-1, EN 62368-1 |
| 行業標準 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±6kV(contact),±8kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±2kV;Data Port:±1kV IEC61000-4-5(Surge) Power Port:±1kV/DM,±2kV/CM;Data Port:±1kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 機械 IEC60068-2-6(振動) IEC60068-2-27(沖擊) IEC60068-2-32(自由跌落) |

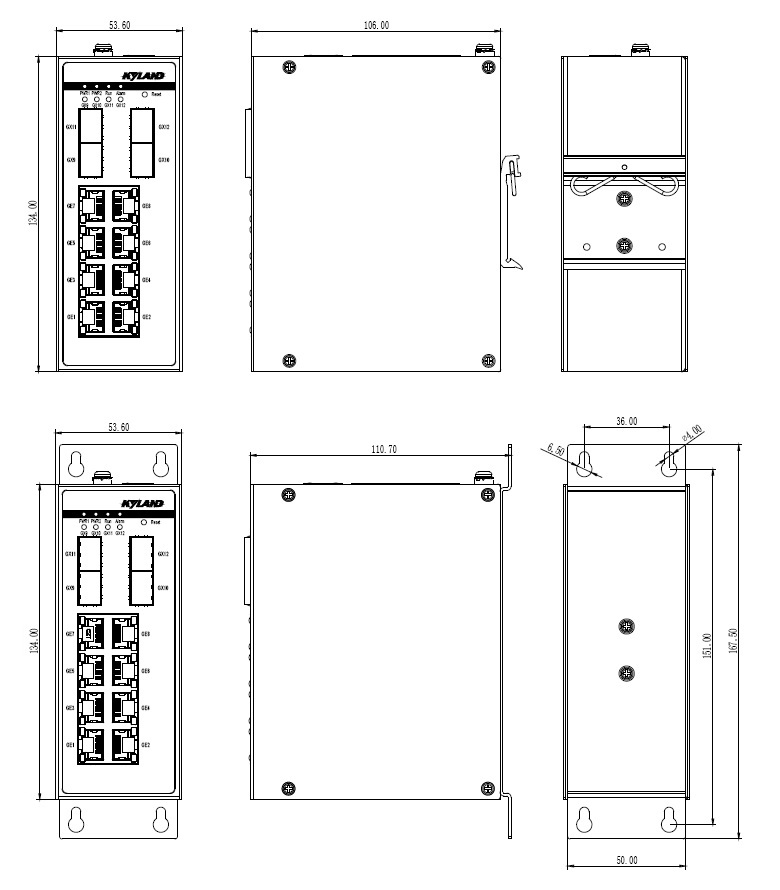

SICOM3000A-4GX8GE-LV-LV：

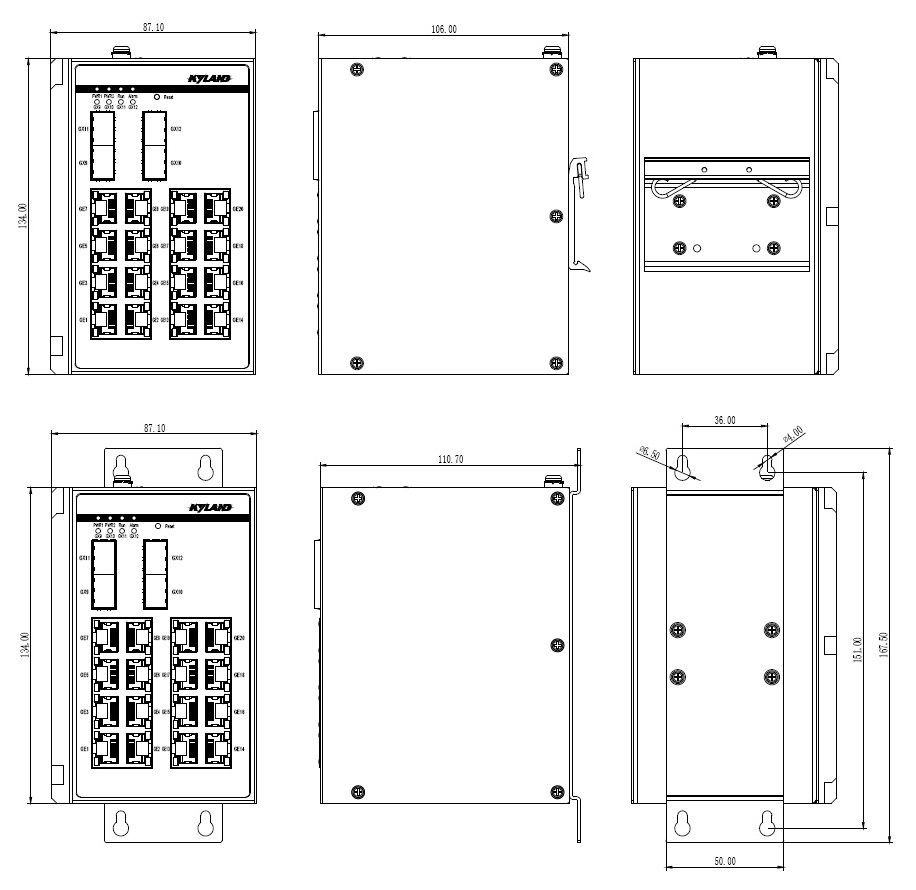

SICOM3000A-4GX16GE-LV-LV：

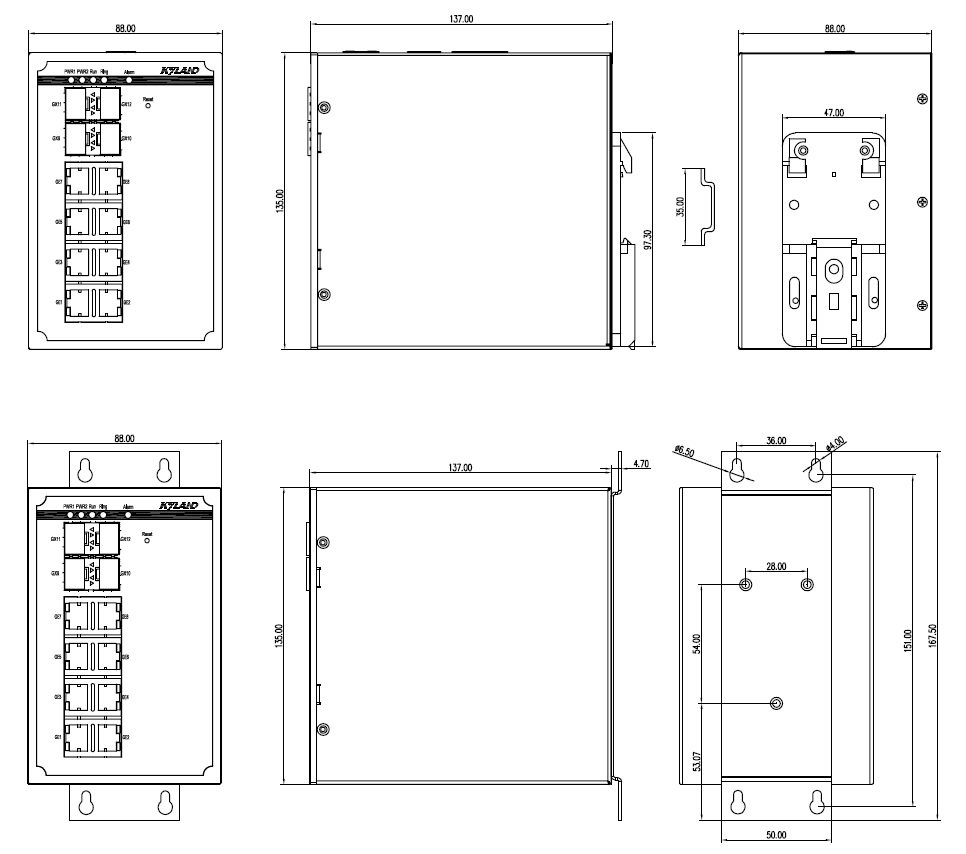

SICOM3000A-4GX8GE-HV：

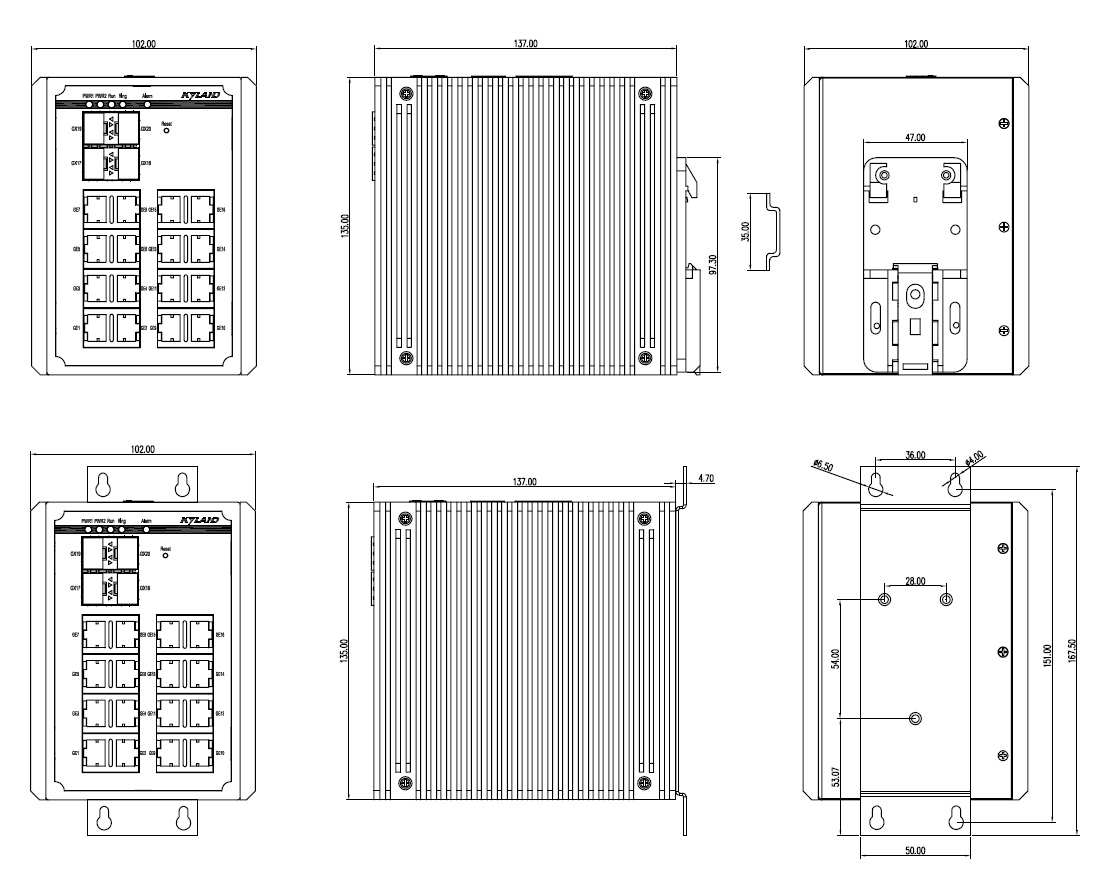

SICOM3000A-4GX16GE-HV：
產品選型
| 產品型號 | 輸出接口 | 電源 |
| SICOM3000A-4GX8GE-LV-LV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45電口 | 12-48VDC,冗余輸入 |
| SICOM3000A-4GX8GE-HV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 8×10/100/1000Base-T(X) RJ45電口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),單路輸入 |
| SICOM3000A-4GX16GE-LV-LV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45電口 | 12-48VDC,冗余輸入 |
| SICOM3000A-4GX16GE-HV | 4×100Base-X, 1000Base-X, 10/100/1000Base-T(X) SFP接口 16×10/100/1000Base-T(X) RJ45電口 | 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),單路輸入 |
選購配件
|
配件型號 |
配件說明 |
|
SFP模塊 |
參考工業級SFP模塊選購表 |
|
DT-BGAZ-02 |
壁掛安裝板 |
|
DT-FCZ-RJ45-01 |
單口RJ45防塵罩 |
|
RJ45/DB9-2M |
串口網管線，RJ45/DB9，2米，編碼：111030019 |
Kyland-SICOM3000A-Datasheet-CN
